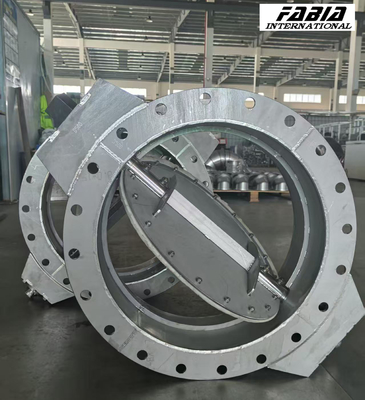

Βαλβίδα πεταλούδας καυσαερίων Βιομηχανική βαλβίδα πεταλούδας Βαλβίδα αέρα

‌Βασικές Αρχές Λειτουργίας των Βαλβίδων Πεταλούδας Καυσαερίων:

1. ‌Μηχανισμός Περιστροφικού Ελέγχου:‌
   Ο δίσκος περιστρέφεται κατά 90° για γρήγορο άνοιγμα/κλείσιμο και ρύθμιση ροής. Ο σχεδιασμός αμφίδρομης ροής προσαρμόζεται και στις δύο κατευθύνσεις μέσου.
2. ‌Ενεργοποίηση & Τοποθέτηση:‌
   Ο ηλεκτρικός ενεργοποιητής ελέγχει με ακρίβεια τη γωνία περιστροφής μέσω της κίνησης του κινητήρα και της μείωσης γραναζιών, εξασφαλίζοντας γρήγορη λειτουργία. Εσωτερικοί διακόπτες ορίου εγγυώνται ακριβή τοποθέτηση.
3. ‌Βελτιστοποίηση Σφράγισης Υψηλής Θερμοκρασίας:‌
   Επίπεδη σφράγιση μεταξύ του δίσκου και της έδρας—σε συνδυασμό με έδρες από ελαστικό υλικό—ρυθμίζει αυτόματα την πίεση επαφής, εξασφαλίζοντας έτσι αξιόπιστη ακεραιότητα σφράγισης σε περιβάλλοντα καυσαερίων υψηλής θερμοκρασίας (π.χ., συστήματα αποθείωσης).

4. Εισαγωγή στις Βαλβίδες Πεταλούδας Καυσαερίων

   Οι βαλβίδες πεταλούδας καυσαερίων είναι εξειδικευμένες βαλβίδες ελέγχου σχεδιασμένες για μέσα αέρια υψηλής θερμοκρασίας, υψηλής πίεσης και διαβρωτικά (π.χ., καυσαέρια, σκόνη, ζεστός αέρας). Χρησιμοποιούνται ευρέως σε βιομηχανικό αερισμό, αφαίρεση σκόνης περιβάλλοντος και ενεργειακά συστήματα, και παρουσιάζονται συστηματικά παρακάτω σε πέντε πτυχές: βασικός ορισμός, αρχές λειτουργίας, δομικοί τύποι, βασικά χαρακτηριστικά και τυπικές εφαρμογές.

5. Ορισμός & Επισκόπηση‌

   Οι βαλβίδες πεταλούδας καυσαερίων χρησιμοποιούν μια κυκλική δομή δίσκου για τη ρύθμιση, την εκτροπή, τη συγχώνευση ή την εναλλαγή της ροής του μέσου μέσω περιστροφικής κίνησης. Χρησιμοποιούνται κυρίως σε σκληρά περιβάλλοντα όπως φούρνοι υψηλής θερμοκρασίας και συστήματα αποθείωσης. Οι βασικές λειτουργίες περιλαμβάνουν ‌ρύθμιση ροής‌, ‌έλεγχο πίεσης‌, και ‌απομόνωση μέσου‌, προσφέροντας πλεονεκτήματα ‌χαμηλής αντίστασης ροής‌, ‌γρήγορης ενεργοποίησης‌, και ‌ευκολίας συντήρησης‌.

6. ‌Αρχές Λειτουργίας‌

   Η βαλβίδα λειτουργεί μέσω ενός εξωτερικού οδηγού (π.χ., χειροκίνητος μοχλός, ηλεκτρικός/πνευματικός ενεργοποιητής) περιστρέφοντας το στέλεχος της βαλβίδας για να μετακινήσει τον δίσκο μεταξύ 0° (κλειστό) και 90° (ανοιχτό):

   • ‌Έλεγχος Ανοίγματος/Κλεισίματος‌:
     • Παράλληλα με τον άξονα του αγωγού: ‌Πλήρως ανοιχτό‌ (ελάχιστη αντίσταση ροής).
     • Κάθετα στον άξονα: ‌Πλήρως σφραγισμένο‌ (μηδενική διαρροή μέσου).
   • ‌Μηχανισμός Σφράγισης‌:
     • Ο δίσκος και η έδρα σχηματίζουν μια διεπαφή σφράγισης μέσω ‌επίπεδης σφράγισης‌ ή ελαστικών υλικών (π.χ., καουτσούκ EPDM).
     • Στην κλειστή θέση, η έδρα παραμορφώνεται υπό συμπίεση για να δημιουργήσει πίεση σφράγισης (κατηγορία διαρροής έως ‌ANSI Class VI‌).
   • ‌Λειτουργίες Ενεργοποίησης‌:
     • ‌Χειροκίνητη‌: Ρυθμίστε το άνοιγμα μέσω της κλίμακας του χειροτροχού.
     • ‌Ηλεκτρική/Πνευματική‌: Ο ενεργοποιητής λαμβάνει σήματα 4–20mA για ακριβή έλεγχο ροής και αυτοματοποιημένη λειτουργία.







     •  Δομή & Ταξινομήσεις‌

       Ταξινομημένοι ανά σχεδιασμό εκκεντρότητας:

       • ‌Τύπος Κεντρικής Γραμμής‌:
         Το στέλεχος ευθυγραμμίζεται με το κέντρο του δίσκου; αμφίδρομη σφράγιση; εξαιρετικά χαμηλή αντίσταση ροής; ιδανικό για συστήματα χαμηλής πίεσης, υψηλής ροής (π.χ., αγωγοί αερισμού).
       • ‌Εκκεντρικός Τύπος‌:
         • Σχέδια μονής/διπλής/τριπλής μετατόπισης μειώνουν την τριβή και ενισχύουν την ανθεκτικότητα της σφράγισης υπό υψηλή πίεση/θερμοκρασία (π.χ., η τριπλή μετατόπιση ταιριάζει σε ακραίες θερμοκρασίες ≤650°C).
       • ‌Επιλογή Υλικού‌:
         • Σώμα: Χάλυβας άνθρακα/ανοξείδωτος χάλυβας.
         • Δίσκος/Δακτύλιος Σφράγισης: Κράματα ανθεκτικά στη διάβρωση/φθορά (ανοξείδωτος χάλυβας 304H, διπλός χάλυβας, Hastelloy®).
         • Έδρα: Επικάλυψη καρβιδίου βολφραμίου για αντοχή στην τριβή.
       • ‌Καινοτόμα Σχέδια‌:
         • ‌Μηχανισμός σύνδεσης τεσσάρων ράβδων‌ (βραχίονας κίνησης, βραχίονας κίνησης, κ.λπ.) ανυψώνει κάθετα τον δίσκο μακριά από την έδρα κατά τη λειτουργία, ελαχιστοποιώντας την τριβή και κατανέμοντας την πίεση ομοιόμορφα για να παρατείνει τη διάρκεια ζωής της σφράγισης.
